Источники электроснабжения не обладают абсолютной надежностью и иногда отключаются, что приводит к негативному влиянию на объекты потребления. Для ответственных устройств это недопустимо, поэтому они обеспечиваются питанием от двух и более дополнительных источников. При их подключении применяются устройства АВР. Что это такое, поясняет расшифровка аббревиатуры - "автоматический ввод резерва". Он является способом создания бесперебойного электроснабжения потребителя с двумя или более питающими вводами. Это обеспечивается автоматическим подключением резервного ввода при потере основного.авр что это такое

Оба источника питания могут быть подключены одновременно. Недостатками способа являются большие токи КЗ, высокие потери и сложность защиты сетей. Ввод резерва обычно производится с помощью коммутирующего устройства, отключающего основной источник питания. Мощность резерва должна соответствовать нагрузкам. Если ее недостаточно, производится подключение только самых важных потребителей.

Требования к АВР Быстрый ввод резерва после срабатывания реле напряжения. Включение в любых случаях при исчезновении питания, за исключением коротких замыканий. Отсутствие реагирования на посадку напряжения при запуске мощных нагрузок у потребителя. Однократность срабатывания. Классификация

Устройства разделяются по принципу действия.

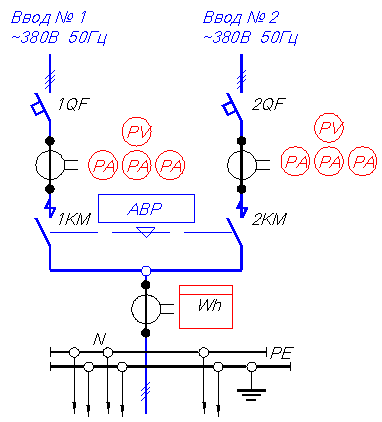

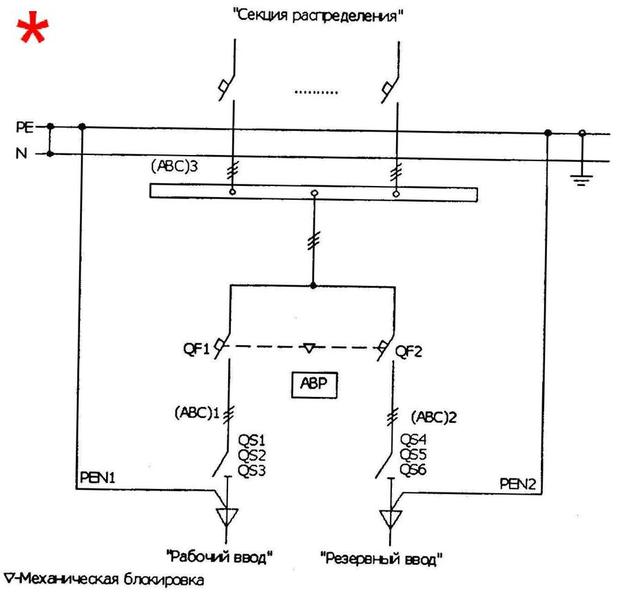

Односторонние. Схема содержит две секции: сети питания и резервную. Последняя подключается при потере основного напряжения. Двухсторонние. Любая из линий может быть как рабочей, так и резервной. Восстанавливающиеся АВР. При возобновлении основного питания автоматически вводится в работу прежняя схема, а резервная отключается. Без автоматического восстановления. Настройка режима работы с основным источником питания производится вручную. Принцип действия АВР

В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле (схемах АВР и др.). АВР здесь предпочтительней, поскольку не вся техника способна выдерживать частые переключения электроснабжения. Как выглядит АВР? Что это такое и как работает? Данное устройство хорошо видно по любой простой схеме. реле схемах авр

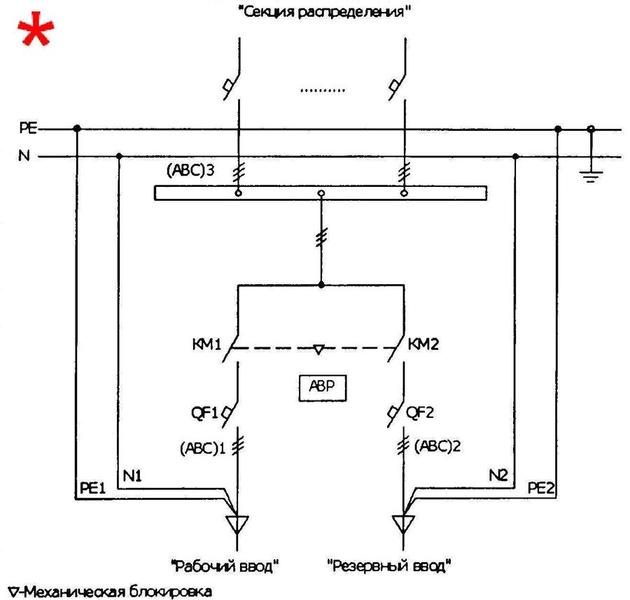

Реле ЕЛ-11 контролирует трехфазное напряжение, следит за перекосом фаз, их обрывом и чередованием. Электромагнитные реле с мощными контактами применяются для подключения нагрузок. В нормальном режиме катушка магнитного пускателя главного ввода питается от него и своими контактами КМ 1 подключает подачу питания на нагрузку. Когда исчезает напряжение в основной цепи, реле КМ 1 отключается, и питание поступает на катушку реле КМ 2, которое подключает резервный ввод.

Данная схема АВР может применяться в частных домах, производственных и административных зданиях, где коммутируемая нагрузка достигает десятков киловатт. Недостатком схемы является сложность выбора реле для больших токов. Для коммутации маломощных потребителей она еще подходит, но при больших нагрузках лучше взять пускатель АВР или симистор.

пускатель авр

Незаменимыми источниками дополнительного питания являются бензиновые или дизельные генераторы. Последние нашли широкое применение благодаря экономичности и большей мощности. Рынок предлагает широкий ассортимент дизель-генераторных установок (ДГУ), содержащих системы защиты от больших перегрузок.

Работа АВР

Как функционирует АВР? Что это такое по степени надежности в снабжении электроэнергией потребителей? Устройства делятся на 3 категории. Электроснабжение жилья относится к самой низкой. При частых сбоях в сети питания резерв в доме лучше установить, поскольку от этого зависит долговечность бытовых приборов, а также комфортные условия проживания. В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Генераторы наиболее распространены как резервные источники питания частных домов.

авр своими руками

Бензиновый генератор в самом простом варианте подключается к электроснабжению дома через перекидной рубильник. Это предупреждает короткое замыкание при ошибочном вводе резерва, когда не выключены автоматы подачи электроэнергии в дом. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.

АВР своими руками можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы. Автоматика работает на микропроцессорном управлении, например, на реле-контроллерах Easy. Для ввода резерва АВР применяют датчики напряжения. Как только отключается питание, сразу происходит запуск двигателя генератора. На достижение рабочего режима уходит некоторое время, после чего АВР производит переключение нагрузки на резерв. Подобные задержки допустимы для бытовых потребностей.

Блок автоматического запуска генератора (БАЗГ)

АВР - система частного дома, которая обеспечивает запуск и управление резервным генератором при нарушении электроснабжения. Последний комплектуется специальным блоком БАЗГ, который является недорогим решением при сбоях в подаче электроэнергии в главной сети. Он производит пять попыток запуска в течение 5 секунд в каждом интервале после того, как исчезнет напряжение на основном вводе. Кроме того, он управляет воздушной заслонкой, закрывая ее в момент запуска.

ввода резерва авр

Если на основном вводе снова появляется напряжение, устройство переключает нагрузку обратно и останавливает двигатель генератора. При простое генератора подача топлива перекрывается электромагнитным клапаном.

Особенности работы АВР частного дома

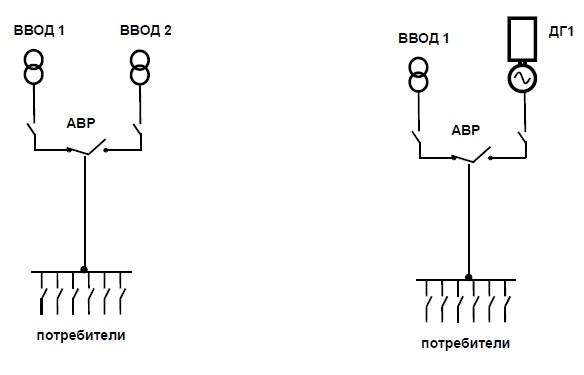

Наиболее распространен способ с двумя вводами, где первый из них имеет приоритет. При подключении к сети бытовые нагрузки большей частью работают на одной фазе. При ее пропадании не всегда удобно подключать генератор. Достаточно подключить другую линию в качестве резервной. При трехфазном вводе питание контролируется с помощью реле на каждой из фаз. При выходе напряжения за пределы нормы контактор фазы отключается, и дом питается от двух оставшихся фаз. Если из строя выходит еще одна линия, вся нагрузка перераспределяется на одну фазу.

авр система

Для небольшого коттеджа или дачи применяют ДГУ мощностью не более 10 кВт для щита, работающего на 25 кВт. Такого генератора вполне достаточно, чтобы обеспечить дом необходимым минимумом электричества на короткое время. При возникновении аварийной ситуации реле контроля напряжения переключает шину потребителя на резервное питание и подает сигнал на запуск ДГУ. При возобновлении основного питания реле переключается на него, после чего генератор останавливается.

Расширение функций АВР

Для управления автоматическими выключателями по выбранным алгоритмам применяются программируемые логические контроллеры (ПЛК). В них уже заложена программа АВР, которую только требуется настроить для реализации того или иного режима работы. Использование ПЛК, например, контроллера АС500, дает возможность упростить электрические схемы, хотя на первый взгляд устройство кажется сложным. Управление АВР можно расположить на дверце щита в виде набора переключателей, кнопок и индикации.

программа авр

В типовом решении уже предусмотрено программное обеспечение. Оно устанавливается в ПЛК.

Заключение

Сбои в электроснабжении могут приводить к различным негативным явлениям у потребителей. Большинство пользователей имеют только смутное представления об АВР. Что это такое, многие вообще не знают и принимают за устройство продукцию, которая предназначена совершенно для других целей. В связи с большими затратами на электрооборудование важно правильно выбрать автомат ввода резерва. Здесь потребуется консультация специалиста. АВР позволяет повысить работоспособность бытовых приборов и объектов, для которых важна постоянная подача питания.
