Механический колун

Сейчас уже никого не удивишь наличием у каждого хозяина большого количества технических устройств, облегчающих физический труд. Не исключением является и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Содержание

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного колуна. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть большую кучу поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь в случае с использованием исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

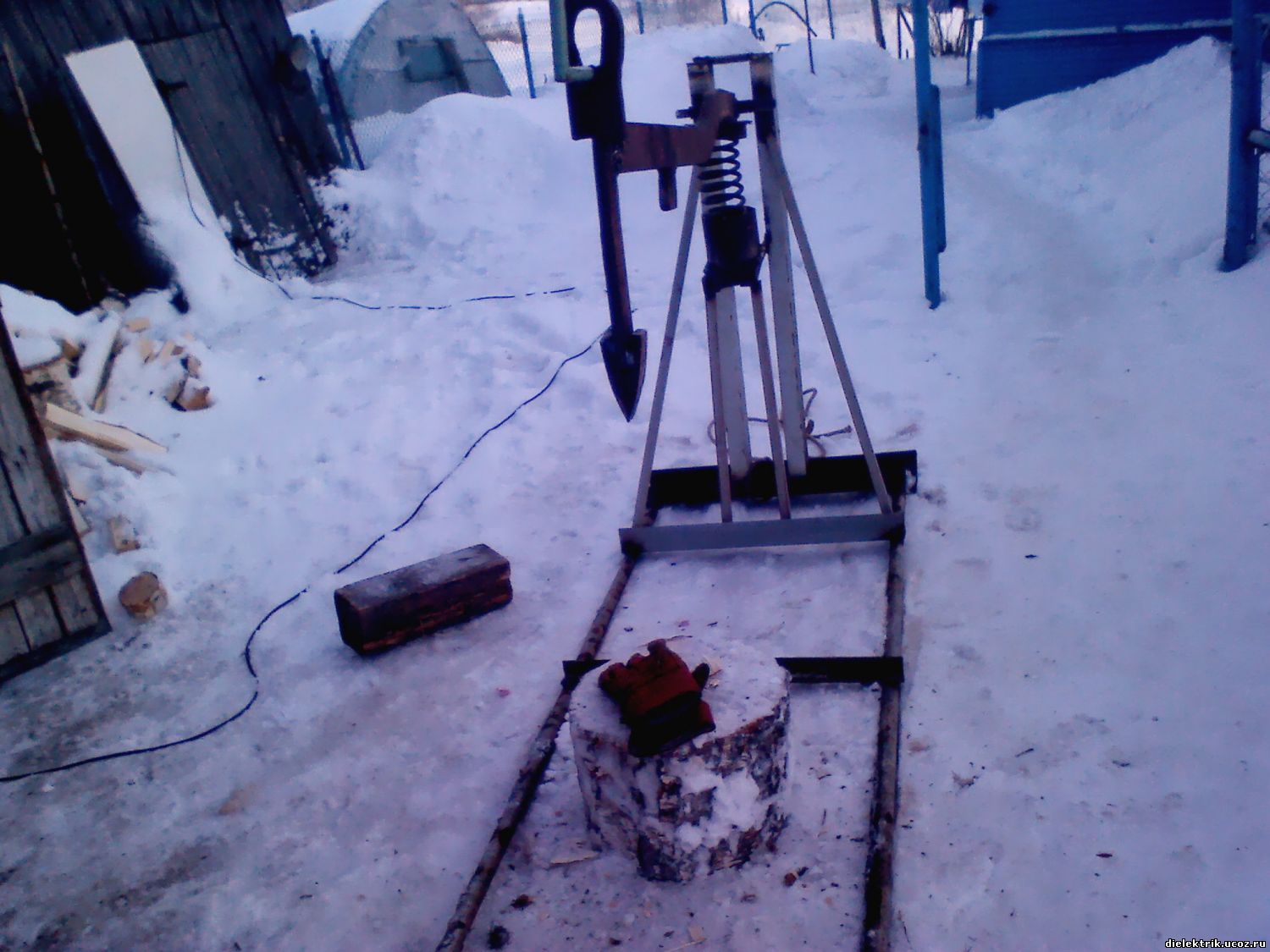

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ регулировки позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна. Пользование дровоколом возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, и механизм при помощи пружины возвращается в исходное положение. Таким образом, механический пружинный дровокол, а именно его принцип работы, основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохраните его у себя на компьютере и распечатайте на лист бумаги, чтобы подсматривать при работе над устройством.

Читайте также:  Изготовление дровницы на даче своими руками

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками нужно выполнить следующие действия:

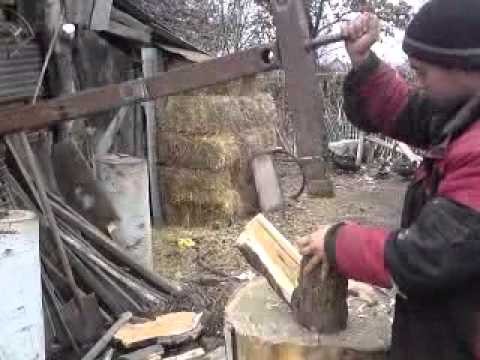

  1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
  2. На подготовленную опору горизонтально навешивается металлическая балка с размещенным на ней шарнирным узлом и амортизатором.
  3. Другой конец балки оснащается короткой стойкой, вверху оснащенной утяжелителем, а внизу клином.
  4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.
Вариант 2

Использование пружинного колунаДля изготовления механического пружинного дровокола своими руками используют домкрат, но прежде создают опорную балку. С одного конца перекладины, изготовленной методом сварки из полосы стали толщиной 10 мм и швеллера, закрепляют шарнирный узел, а с другого – оснастку. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться достаточно мощной, способной выдерживать усилия в сотни килограмм. Кроме того, что балка специально создается прочной, к ней требуется присоединение вполне крепкого клина, консольно приваренного к куску швеллера немного большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который горизонтально с помощью опор крепится к балке. К передней поддержке похожей на букву М присоединяется хомут, охватывающий корпус гидравлического домкрата. Заднюю опору изготавливают из двух пластин с прикреплением к ним пружин, роль которых основывается на возвращении штока в прежнее положение, после того как в цилиндре снизится давление масла.

После установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин надавливает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. После этого со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Читайте также:  Винтовой (конусный) колун своими руками

Вариант 3

В этом случае пружинный колун своими руками, а именно его изготовление, предусматривает использование минимального количества деталей. Для создания подобия сваебойной машины нужны:

  • шток, обеспечивающий перемещение оснастки;
  • клин, приваренный к скользящей по штоку втулке;
  • верхний утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

    Самодельный механический колунСамодельный механический колун

В отверстии рабочей колоды, выступающей в качестве ложа для укладки поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение шток с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчили вашу работу. Легкой рубки дров вам!
